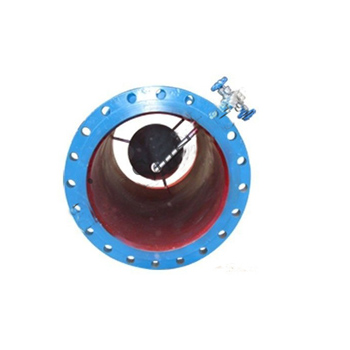

V锥形流量计(又称内锥、V锥、V型锥流量计)是新一代差压式流量计测量仪表,由专用的节流装置锥形管与通用的差压变送器、二次仪表配套组成。锥形管是****技术产品,对传统的差压装置作了很大的技术改进,它由一圆形测量管和置入测量管内并与测量管同轴的特型芯体构成。芯体与测量管内圆柱面之间构成异径环型过流缝隙,对流过的流体进行节流,其节流过程同环型孔板、经典文丘里管的节流过程相似。锥形管的特殊结构,有效的消除了目前在用孔板、喷嘴的性能缺陷,使之在使用过程中不存在类似孔板等节流件的锐缘磨蚀与积污问题,并能对节流前管内流体速度分布梯度及可能存在的各种非轴对称速度分布进行非常有效的流动调整(整流),从而能实现高精确度与高稳定性的流量测量。锥形管流量计可用于对各种液体、气体和蒸汽的测量,是标准孔板等传统节流式仪表的理想换代产品,为改善目前的工业、能源计量效果,提供了一项有效、可靠的计量手段。
1、精度等级:0.5级,1.0级
2、工作压力:≤16MPa
3、工作温度:-30-450℃
4、环境温度:-30-70℃
5、管道内径:15-3000mm
6、输出信号:4-20mA
7、供电电压:24V DC
8、适用介质:几乎适用于所有气体、液体介质。
测量介质 :液体、气体、蒸汽
公称通经 :DN25mm~DN2000mm
公称压力 :≤16MPa; ****≤42.0MPa
工作温度 :-40℃~600℃
环境温度 :-40℃~60℃
相对湿度 :5%~90%
流量计精确度 :±0.5%、±1.0%、±1.5%
重复性 :0.15%、0.33%、0.5%
范围度(量程比):10:1
适用雷诺数 :8000~1×107
结构形式 :法兰连接型、对夹型、特殊(按用户需求)
安装直管段长度 :一般上游1~3D,下游0.5~1D
材质 :碳钢、SUS304、SUS316L、其它
流向 :水平、垂直、其它
等效直径比 :0.45~0.85
推荐应用范围
饱和蒸汽流量测量
天然气、高炉煤气、焦炉煤气、氢气、氮气、碳氢化合物、单组分气体、多组分气体、空气等各种气体流量测量
检测烟道气等排气流量
检测水、液化石油气、成品油、原油料、甲醇、乙二醇、甲苯、氨水、双氧水、各种水溶液等流量
在各种淤浆管路上应用
脏污介质的场合
直管段不足的场合
对精度要求较高的场合
多相流体测量
湿气体流量测量
|
