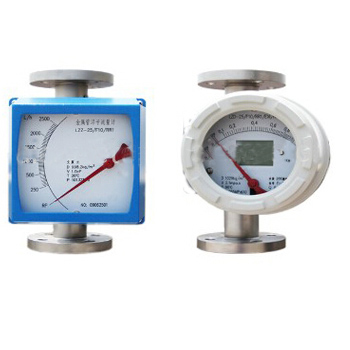

本流量计采用变面积式测量原理,测量部件由一个锥形测量管和浮子组成,浮子能在锥形测量管中自由的上下移动,改变管道中的流通面积,随着流量大小的变化浮子在测量管中的垂直位置也发生相应的变化,通过磁传递系统将浮子的位置传递到指示器的刻度盘上,现场指示流量值的大小,也可以输出信号实现远传显示和控制。 用于小口径和低流速介质流量测量。
模块化组合设计,维修方便,正常使用免维护。
单轴灵敏指示、非接触新型磁耦合结构,信号传输更稳定。
双行、大屏幕液晶显示瞬时、累计流量,可带背光。
智能型具有掉电保护、数据备份及恢复功能。
全金属结构,抗震、耐压、耐温、防腐、使用寿命长。
对于直管段要求较低。
可用于易燃、易爆危险场合。
三种供电方式可选:DC24V、AC220V、电池供电。
工作压力:DN15~DN50PN4.0MPa(特殊型25MPa)DN80~DN100PN1.6MPa(特殊型16MPa)
夹套压力等级: 1.6MPa
介质温度:标准型:-80℃~+220℃高温型:400℃ ;衬PTFE型≤85℃
环境温度:指针型:-40℃~+120℃电远传型:-30~+65℃
供电:标准型:DC24V(DC10.8V~DC36V)交流型:AC220V(AC85V~AC265V);
连接方式:标准型:DIN2501法兰特殊型:用户提供法兰标准螺纹连接型:DIN11851或用户指定
电气接口:M20×1.5、PG11、1/2″NPT
防护等级: IP65
防爆标志:本安型:ExiaIICT3~6隔爆型:ExdIIBT3~6 |
