| 说明: |
ABHBRP,AFHBRP耐高温防火电力电缆适用于交流额定电压0.6/1kV及以下，高温环境中的型号检测及电力传输。尤其适用于消防与保安系统的系统保护回路的控制及动力传输。
该产品重要的特征是：能在1000℃下使用90分钟，维持在火灾状况下给消防、救生设备和保安系统供应电能，以减少人员伤亡和降低救援难度。
我公司该产品被评为省级********产品。
执行标准：
Q/HX09－98
耐火特性试验方法执行GB12666.6-90（等效采用IEC331）
使用特性：
1、耐高温电缆长期使用工作温度：200℃；短期使用1000℃，90分钟
2、额定电压Uo/U：450/750V、600/1000V
3、****环境温度：固定敷设－60℃，非固定敷设－20℃
4、最小弯曲半径：非铠装电缆不小于电缆外径的的10倍，铠装电缆不小于电缆外径的12倍。
1、系列代号 2、绝缘材料 3、屏蔽材料 4、护套材料 5、铠装材料 6、导体种类
型号含义表
|
项 目 |
代号 |
含义说明 |
|
系列代号 |
NH |
防火电缆 |
|
绝缘材料 |
F |
防火绝缘材料 |
|
屏蔽材料 |
/
P1 |
无屏蔽可省略
镀锡铜丝编织屏蔽 |
|
护套材料 |
F |
聚全氟乙丙烯 |
|
铠装材料 |
2232 |
钢带铠装
细钢丝铠装 |
|
导体种类 |
A
B |
单股导体
绞合导体 |

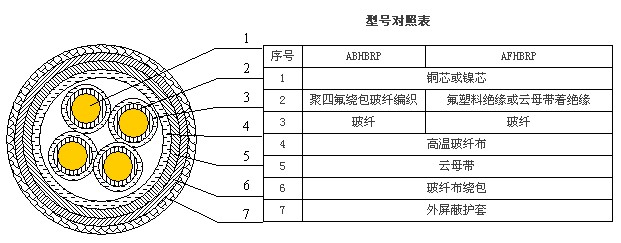

ABHBRP、AFHBRP型防火电缆结构
一种使用温度－40℃～500℃
一种使用温度40℃～800℃
|
|
