| 说明: |
一、产品特点及用途

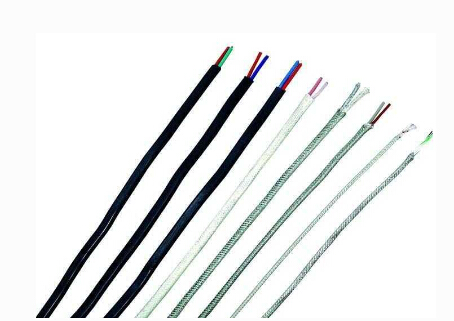

热电偶用补偿导线、电缆的作用是用来延伸热电偶的冷端、与测温仪连接构成测温系统。产品采用聚氯乙烯绝缘和护套，具有优良的防潮、耐磨、阻燃性能。
二、产品执行标准
本产品执行GB/4989-94等效采用IEC584-3标准
阻燃特性符合GB/T1830.3(IEC60332-3)规定要求
三、使用特性
1、使用温度：耐热级：180℃ 普通级：70℃和105℃；
2、****环境温度：
氟塑料绝缘阻燃聚氯乙烯护套：
固定敷设：-40℃，非固定敷设-15℃；
氟塑料绝缘硅橡胶护套：
固定敷设：-60℃，非固定敷设-20℃；
3、电缆安装敷设温度：氟塑料绝缘阻燃聚氯乙烯护套不低于0℃，氟塑料绝缘硅橡胶护套不低于-60℃；
4、允许弯曲半径：铜带屏蔽缠绕电缆不低于电缆外径的12倍，其余电缆不低于电缆外径的6倍。
四、产品型号及名称
| 型号 |
产品名称 |
| ZR-KX-CSFV |
氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体，K分度号热电偶用补偿导线 |
| ZR-KX-CSFVR |
氟塑料绝缘聚氯乙烯护套精密级多股导体，K分度号热电偶用补偿软导线 |
| ZR-KX-CSFVP |
氟塑料绝缘阻燃氯乙烯护套精密级单股导体铜丝编织屏蔽，
K分度号热电偶用补偿电缆 |
| ZR-KX-CSFVRP |
氟塑料绝缘阻燃乙烯护套精密级多股导体铜丝编织屏蔽，
K分度号热电偶用补偿软电缆 |
| ZR-KX-CSFPVP |
氟塑料绝缘阻燃聚拢氯乙烯护套精密级单股导体铜丝编织分屏、总屏，
K分度号热电偶用补偿电缆 |
| ZR-KX-CSFPVRP |
氟塑料绝阻燃聚氯乙烯护套精密级多股导体铜丝编织分屏、总屏、
K分度号热电偶用补偿软电缆 |
| ZR-KX-CSFVRPL |
氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铝塑复合带绕包屏蔽，
K分度号热电偶用补偿软电缆 |
| ZR-KX-CSFPLVPL |
氟塑料绝级阻燃聚氯乙烯护套精密级单股导体铝塑复合带绕包分屏、总屏，
K分度号热电偶用补偿电缆 |
| ZR-KX-CSFPLVRPL |
氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铝塑复合带绕包分屏、总屏，
K分度号热电偶用补偿软电缆 |
| ZR-KX-CSFVP2 |
氟塑料绝缘阻燃聚氯乙烯护套精密纺单股导体铜塑复合带绕包屏蔽，
K分度号热电偶用补偿电缆 |
| ZR-KX-CSFVRP2 |
氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铜塑复合带绕包屏蔽，
K分度号热电偶用补偿软电缆 |
| ZR-KX-CSFP2VP2 |
氟塑料绝缘阻燃聚氯乙烯护套精密纺级单股导体铜塑复合带绕包分屏、总屏，
K分度号热电偶用补偿电缆 |
| ZR-KX-CSFP2VRP2 |
氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铜塑复合带绕包分屏、总屏，
K分度号热电偶用补偿软电缆 |
| KX-HSFGP |
氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆 |
| KX-HSFGRP |
氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆 |
| KX-HSFPGP |
氟塑料绝缘硅橡胶护套精密级单股铜丝编织分屏、总屏，K分度号热电偶用补偿电缆 |
| KX-HSFPGRP |
氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织分屏、总屏，
K分度号热电偶补偿软电缆 |
| KX-INHSFGP |
进口氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织屏蔽，
K分度号热电偶用补偿电缆 |
| KX-INHSFGRP |
进口氯塑料绝缘硅橡胶护套精密级多股导体铜丝编织屏蔽，
K分度号热电偶用补偿软电缆 |
| KX-INHSFPGP |
进口氯塑料绝缘硅橡胶护套精密级单股铜丝编织分屏、总屏，
K分度号热电偶用补偿电缆 |
| KX-INHSFPGRP |
进口氟塑料绝缘硅橡胶护套精密多股导体铜丝纺织屏、总屏，
K分度号热电偶用补偿软电缆 | 注：上述型号仅例出KX，其它型号SC、NC、NX、KC、ZX、JX、TX只需改变型号的****项；进口氟塑料产地日本大金公司，进口硅橡胶产地美国CE公司。
|
|
