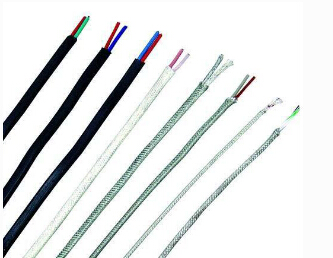

热电偶补偿导线
补偿导线是在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势值相同的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线分为延长型和补偿型两种。
一、生产执行标准
GB/T4989-94
使用条件
1、工作温度：
耐热用：最高200℃和260℃两种。
一般用：最高70℃和105℃两种。
2、****环境温度：
氟塑料绝缘和护套线缆：固定敷设-60℃，非固定敷设-20℃。
聚氯乙烯绝缘和护套线缆：固定敷设-40℃，非固定敷设-15℃。
3、允许弯曲半径：
a)有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；
b)其它结构的补偿电缆，应不小于电缆外径的10倍。
三、型号、名称
一）补偿导线
| 型号 |
名称 |
| KX-GS-VV |
聚氯乙烯绝缘和护套一般用精密级K分度热电偶用补偿导线 |
| KX-GS-VPV |
聚氯乙烯绝缘和护套铜丝编织屏蔽一般用精密级K分度热电偶用屏蔽补偿导线 |
| KX-HS-FF |
氟塑料绝缘和护套耐热用精密级K分度热电偶用高温补偿导线 |
| KX-HS-FP1F |
氟塑料绝缘和护套镀锡铜丝编织屏蔽耐热用精密级K分度热电偶用高温补偿导线 |
| KX-HS-FB |
聚四氟绝缘、玻璃丝编织护套耐热用精密级K分度热电偶用高温补偿导线 |
| KX-HS-FBP1 |
聚四氟乙烯带绕包绝缘玻璃丝编织，镀锡铜丝编织屏蔽，玻璃丝编织外护套耐热用精密级K分度热电偶用高温补偿导线 |
| KX-HS-FP1V105 |
氟塑料绝缘镀锡铜丝编织屏蔽耐热105℃聚氯乙烯护套耐热用精密级K分度热电偶用高温补偿导线 | 注：
1、其它型号补偿导线如：KC、JX、SC、EX、NC、TX等，只需改写型号的****项，如：EX-G-VV、TX-H-FVP等；
2、需导体为多股软芯时，应在原型号后加“R”表示，如：TX-G-VVPR；
3、还可根据需要提供聚乙烯（Y）绝缘、交联聚乙烯（YJ）绝缘补偿电缆;
4、补偿电缆屏蔽层也可采用金属带绕包形式，如：复合铝带（P3）、复合铜带（P2）；
5、需阻燃型补偿电缆，应在原型号前加“ZR-”；
6、需铠装型补偿电缆，应在原型号后加“-22”表示钢带铠装；加“-32”表示钢丝铠装；
7、需本安型补偿电缆，应在原型号前加“ia-”表示。
四、规格范围
| 名称 |
线芯对数 |
标称截面mm2 |
线芯结构 |
| A |
R |
| 补偿导线 |
1 |
0.5
1.0
1.5
2.5 |
1/0.80 |
7/0.30 |
| 1/1.13 |
7/0.43 |
| 1/1.37 |
7/0.52 |
| 1/1.76 |
19/0.41 | 五、其它参数指标
| 项目 |
单位 |
参数指标 |
PVC绝缘
|
PE、XLPE、F46&F绝缘
|
绝缘电阻
|
MΩ.km |
25 |
100 |
电压试验
|
V/1min |
500 |
| 阻燃性能 |
符合GB/T18380-2001阻燃标准规定。 | 订货须知：
1、订货时务必注明产品型号、规格、导体种类、数量等；
2、根据双方协议允许任何长度交货；长度计量误差不超过±0.5%。
|
