| 说明: |

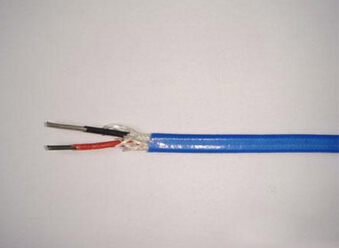

KXVPV22,KXVV22P,KXFPFP热电偶补偿导线
1.执行标准：GB/T4989/94等效采用IEC584.3
2.用途：适用于能源、冶金、石油、化工等厂矿企业和科研部门的温度控制系统。其用于测温仪器冷端和测温仪器之间的连接。耐热型采用进口氟塑料绝缘及护套具有优良的耐热、防水、防腐、防酸碱、耐化学试剂、耐磨、耐老化和不燃烧性能。使用温度在-60～205℃，属国际****水平。
3.使用特性：补偿电缆使用特性
|
类型 |
最小弯曲半径 |
****温度 |
最高温度 |
|
无铠装 |
有铠装 |
固定敷设 |
非固定敷设 |
|
一般型
型号中有“105"
型号中有“90"
高温型 |
电缆外径6倍
电缆外径10倍 |
电缆外径12倍 |
≥-40℃
≥-60℃ |
≥-15℃
≥-20℃ |
≤70℃
≤105℃
≤90℃
≤250℃ |
4.产品代号及含义：
|
项目 |
代号 |
代号含义 |
项目 |
代号 |
代号含义 |
|
型号 |
SC |
配用S分度号热电偶补偿导线 |
耐热等级 |
70 |
最高使用温度为70℃ |
|
RC |
配用R分度号热电偶补偿导线 |
105 |
最高使用温度为105℃ |
|
NC |
配用N分度号热电偶补偿导线 |
200 |
最高使用温度为200℃ |
|
NX |
配用N分度号热电偶补偿导线 |
250 |
最高使用温度为250℃ |
|
KCA
KCB |
配用K分度号热电偶补偿导线 |
绝缘材料 |
V |
聚氯乙烯 |
|
KX |
配用K分度号热电偶补偿导线 |
Y |
聚乙烯 |
|
EX |
配用E分度号热电偶补偿导线 |
B |
聚丙烯 |
|
JX |
配用J分度号热电偶补偿导线 |
F4 |
聚四氟乙烯 |
|
T |
配用T分度号热电偶补偿导线 |
F46 |
聚全氯乙丙烯 |
|
系列代号 |
ZR |
阻燃电缆 |
护套材料 |
V |
聚氯乙烯 |
|
ia |
本安电缆 |
B |
玻璃纤维 |
|
使用分类 |
G |
一般用 |
F4 |
聚四氟乙烯 |
|
H |
耐热用 |
F46 |
聚全氯乙丙烯 |
|
精度等级 |
S |
精密级 |
屏蔽材料 |
P |
铜丝编织 |
|
P1 |
镀锡铜丝编织 |
|
/ |
普通级 |
P2 |
铜带绕包 |
|
P3 |
铝/塑复合膜绕包 |
|
规格 |
|
2×导体截面积mm2 |
导体种类 |
|
单股导体可省略 |
|
R |
多股绞合导体 |
|
铠装 |
22 |
钢带铠装 |
|
32 |
细钢丝铠装 |
5.技术指标:
1、型号、合金丝材料和绝缘颜色
|
补偿导线型号 |
配用热电偶 |
热电偶分度号 |
补偿导线合金丝 |
绝缘层颜色 |
|
正级 |
负级 |
正级 |
负级 |
|
SC |
铂铑10-铂热电偶 |
S |
SPC（铜） |
SNC（铜镍） |
红 |
绿 |
|
RC |
铑13-铂热电偶 |
R |
RPC（铜） |
RNC（铜镍） |
红 |
绿 |
|
KCA |
镍铬-镍硅热电偶 |
K |
KPCA（铁） |
KNCA（铜镍） |
红 |
蓝 |
|
KCB |
KPCB（铜） |
KNCB（铜镍） |
红 |
蓝 |
|
KX |
KPX（镍铬） |
KNX（镍硅） |
红 |
黑 |
|
NC |
镍铬硅-镍硅热电偶 |
N |
NPC（铁） |
NNC（铜镍） |
红 |
灰 |
|
NX |
NPX（镍铬硅） |
NNX（镍硅） |
红 |
灰 |
|
EX |
镍铬-铜镍热电偶 |
E |
EPX（镍铬） |
ENX（铜镍） |
红 |
棕 |
|
JX |
铁-铜镍热电偶 |
J |
JPX（铁） |
JNX（铜镍） |
红 |
紫 |
|
TX |
铜-铜镍热电偶 |
T |
TPX（铜） |
TNX（铜镍） |
红 |
白 |
2、使用分类的护层颜色
|
使用分类 |
精度等级及标志 |
护套颜色 |
|
普通级 |
精密级 |
普通级 |
精密级 |
|
一般用 |
G |
/ |
S |
黑色 |
灰色 |
|
耐热用 |
H |
/ |
S |
黑色 |
黄色 |
6.补偿导线型号名称：
|
产品型号 |
产品名称 |
|
KXVV |
聚氯乙烯绝缘和护套普通对K分度号热电偶用补偿导线和电缆 |
|
KXVV22 |
聚氯乙烯绝缘和护套钢带铠装普通级K分度号热电偶用补偿电缆 |
|
KXVPV |
聚氯乙烯绝缘和护套铜丝编织分屏蔽普通级K分度号热电偶用补偿导线和电缆 |
|
KXVPV22 |
聚氯乙烯绝缘和护套铜丝编织分屏蔽钢带铠装普通级K分度号热电偶用补偿电缆 |
|
KXVVP |
聚氯乙烯绝缘和护套铜丝编织总屏蔽普通级K分度号热电偶用补偿电缆 |
|
KXVV22P |
聚氯乙烯绝缘和护套铜丝编织总屏蔽钢带铠装普通级K分度号热电偶用补偿电缆 |
|
KXVPVP |
聚氯乙烯绝缘和护套铜丝编织分屏蔽及总屏蔽普通级K分度号热电偶用补偿电缆 |
|
KXVPV22 |
聚氯乙烯绝缘和护套铜丝编织分屏蔽及总屏蔽钢带铠装普通K分度号热电偶用补偿电缆 |
|
KXFF |
氟塑料和护套普通级K分度号热电偶用补偿导线和电缆 |
|
KXFPF |
氟塑料和护套铜丝编织分屏蔽普通级K分度号热电偶用补偿导线和电缆 |
|
KXFFP |
氟塑料和护套铜丝编织总屏蔽普通级K分度号热电偶用补偿导线和电缆 |
|
KXFPFP |
氟塑料和护套铜丝编织分屏蔽及总屏蔽普通级K分度号热电偶用补偿电缆 |
7.补偿导线型号说明：
|
分类 |
代号 |
分类 |
代号 |
分类 |
代号 |
|
阻
燃
代
号 |
非阻燃 |
省略 |
系列代号 |
X/C |
护套料 |
聚氯乙烯 |
V |
|
阻燃 |
ZR |
绝缘材料 |
氟塑料 |
F |
低烟低卤聚氯乙烯 |
VD |
|
A级阻燃 |
ZA |
聚氯乙烯 |
V |
低烟无卤聚烯烃 |
E |
|
B级阻燃 |
ZB |
低烟低卤聚氯乙烯 |
VD |
氟塑料 |
F |
|
C级阻燃 |
ZC |
低烟无卤聚烯烃 |
E |
耐热 |
70℃ |
省略 |
|
屏
蔽
料 |
铜丝/镀锡 |
P |
铠装 |
钢带铠装 |
22 |
105℃、90℃ |
90 |
|
铜带/铜塑 |
P2 |
细钢丝铠装 |
32 |
105℃ |
105 |
|
铝带/铝塑 |
P3/P1 |
本安电缆 |
IA |
205℃ |
FF |
8.规格：
|
截面（mm2） |
导体直径（mm） |
对数范围 |
芯数范围 |
特殊限制 |
|
0.5 |
1/0.80或7/0.30 |
1，2，3，～24 |
2 |
当线芯为4对以下时不做铠装 |
|
0.75 |
1/0.97或7/0.37 |
|
1.0 |
1/1.13或7/0.43 |
|
1.5 |
1/1.38或7/0.52 |
|
2.5 |
1/1.78或7/0.68 |
9.交货长度：电缆一般应不少于100米，允许10米以上的短线交货。数量不超过交货总长的10%，计量误差≤±5%。如有特殊要求供需双方可另行协商。
|
|
