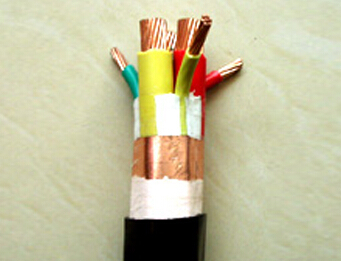

变频器专用电缆
一、执行标准
Q/HY08-2007
普通型不延然性符合GB/T18380.1规定
阻燃型不延然性符合GB/T18380.3阻燃电缆规定
耐火型耐火特性符合GB/T19216.11、GB/T19216.21规定
二、产品特点及用途
变频器专用电缆（简称变频电缆）是变频调速系统——变频器与配套电动元件组成的传动系统中必不可少的重要组件。
变频器专用电缆是在工业自动化水平不断提高，高精度、高可靠性要求的运行设备不断普及的情况下，为提高传输用电缆的传输特性而研制开发的一种新型特种电缆，它的具体特征有：
1. 产品具有结构对称的形式。对称的结构可确保传输线各个单元都具有稳定的空间电磁场，从而，改善了供电品质。
2.产品具有较低而均匀的阻抗。电缆各相线的电抗值，低于目前使用的四芯结构电缆，从而降低了波阻抗、减小了波反射，有效防止了大功率传输情况下频率变化产生的高次谐波对邻近控制系统电缆的干扰，在这点上常规四芯电缆是无法达到的。
3.产品具有优良的抗干扰性能。产品具有良好的屏蔽结构：(1)确保一定厚度的屏蔽层；(2)采用双层屏蔽复合结构，良好的屏蔽有效防止了外界电磁场的干扰，电缆的屏蔽抑制系数可降低到0.001及以下，从而确保外界任何干扰，例如：直流大电场干扰、交流大电磁干扰、高频率电器干扰等不会对传输系统产生有害影响。
4.当运行中线路出现高频浪涌电压和高次谐波分量时，屏蔽层同心导体内电流总和为零，不对外界产生电磁干扰。 三、使用特性
1．额定电压：
产品适用于额定电压0.6/1kV及以下的变频动力系统
2．电缆导体最高工作温度：
i)硅橡胶绝缘180℃
ii)氟聚合物绝缘200℃和260℃两种
iii)聚氯乙烯绝缘70℃
iv)交联聚乙烯90℃
3．****环境温度：
敷设电缆时的环境温度应不低于-40℃；聚氯乙烯护套电缆不低于0℃
4．电缆安装敷设温度应不低于-25℃
5．电缆允许弯曲半径不小于电缆外径的10倍
四、变频器电缆型号及名称
