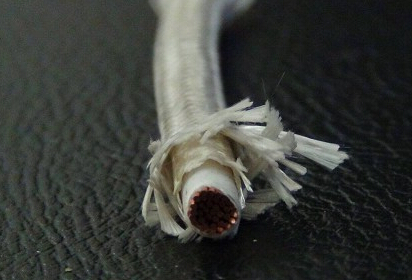

GN500-3耐500度高温电缆
| 型号 |
GN500-3 |
芯数 |
1 |
| 护套材质 |
云母 |
材料形状 |
圆线 |
| 电线****外径 |
25（mm） |
|
|
产品型号：GN500-03
产品特性：
1、额定电压：300/500V
2、工作温度：-60～+500℃
3、导体：绞合纯镍线
4、绝缘：玻璃纤维编织+氟金云母带
5、颜色：红/黄/兰/白/黑/黄绿/棕/橙/紫/绿/等
特点/用途：
固定敷设，外加火焰燃烧，无有害有毒气体。本产品是冶金、热工、石油、化工、天然气、煤油等特殊环境中，需要防火性能的各种电气装置中所需用的电线电缆。
规格结构及技术参数：
|
标称截面(mm²) |
导体结构
根数/线径(mm) |
绝缘厚度
(mm) |
外径控制(mm) |
包装长度(m) |
|
0.5 |
7 × 0.30 |
0.5 |
2.3 ± 0.3 |
200 |
|
0.75 |
11 × 0.30 |
0.5 |
2.5 ± 0.3 |
200 |
|
1 |
14 × 0.30 |
0.5 |
2.6 ± 0.3 |
200 |
|
1.2 |
40 × 0.19 |
0.5 |
2.7 ± 0.3 |
100 |
|
1.5 |
21 × 0.30 |
0.5 |
2.9 ± 0.3 |
100 |
|
2 |
28 × 0.30 |
0.6 |
3.3 ± 0.5 |
100 |
|
2.5 |
35 × 0.30 |
0.6 |
3.6 ± 0.5 |
100 |
|
4 |
56 × 0.30 |
0.8 |
4.7 ± 0.5 |
100 |
|
6 |
84 × 0.30 |
0.8 |
5.5 ± 0.5 |
100 |
|
10 |
84 × 0.40 |
0.8 |
6.6 ± 0.5 |
100 |
|
16 |
228 × 0.30 |
0.8 |
7.8 ± 0.5 |
100 |
|
126 × 0.40 |
0.8 |
7.8 ± 0.5 |
100 |
|
25 |
196 × 0.40 |
0.8 |
9.5 ± 0.5 |
100 |
|
361 × 0.30 |
0.8 |
9.5 ± 0.5 |
100 |
|
35 |
494 × 0.30 |
1.0 |
11.2 ± 1.0 |
100 |
|
50 |
396 × 0.40 |
1.2 |
13.2 ± 1.0 |
100 |
|
703 × 0.30 |
1.2 |
13.2 ± 1.0 |
100 |
|
70 |
551 × 0.40 |
1.2 |
15.4 ± 1.0 |
100 |
|
988 × 0.30 |
1.2 |
15.4 ± 1.0 |
100 |
|
95 |
760 × 0.40 |
1.2 |
17.4 ± 1.0 |
100
|
|
