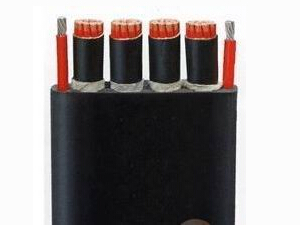

一、适用范围 YGCFB/YGCVFB扁平柔性电缆适用于野外线路、电器仪表、电子设备及自动化装置的电力、化工、冶金、港口、货场、矿山等行业挂缆、拖缆、安装使用。产品特别柔软、易于折叠移动、平稳不扭、且具有阻燃、耐高温、酸碱腐蚀、耐老化、抗耐高脉冲起动电流之特性。是我公司郑重推荐产品。 二、型号规格 1、字母对应含义。 ZR-阻燃型电缆 Y-移动型 T-铜芯(省略) V-聚氯乙烯绝缘 G-硅橡胶 F-氟塑料 VF-丁腈复合物护套 C-重型 2、型号名称及用途见表1。 表1
型号 |
名称 |
VVFB |
多股细铜丝绞合PVC绝缘,丁腈复合物护套扁平软电缆 |
ZR-VVFB |
多股细铜丝绞合阻燃PVC绝缘,丁腈复合物护套扁平软电缆 |
ZR105-VVFB |
多股细铜丝绞合阻燃105℃PVC绝缘,丁腈复合物护套扁平软电缆 |
YGCB |
多股细铜丝绞合重型硅橡胶绝缘和护套扁平软电缆 |
YGCVFB |
多股细铜丝绞合重型硅橡胶绝缘,丁腈PVC护套扁平软电缆 |
YGCFB |
多股细铜丝绞合氟塑料绝缘,重型硅橡胶护套扁平软电缆 |
三、产品技术指标 1、导电线芯20℃直流电阻****值
截面mm2 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
电阻Ω/km |
13.3 |
7.98 |
4.95 |
3.30 |
1.91 |
1.21 |
0.78 |
0.55 |
0.38 |
0.27 |
0.20 |
2、各截面导电线芯105℃直流电阻****值
截面mm2 |
1.5 |
2.5 |
4 |
6-10 |
16-70 |
95-150 |
180 |
电阻Ω/km |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3、不同环境温度载流量校正系数
-20℃ |
-15℃ |
-10℃ |
-5℃ |
0℃ |
5℃ |
10℃ |
15℃ |
1.45 |
1.40 |
1.35 |
1.30 |
1.25 |
1.20 |
1.15 |
1.10 |
20℃ |
25℃ |
30℃ |
35℃ |
40℃ |
45℃ |
50℃ |
55℃ |
1.05 |
1.0 |
0.94 |
0.885 |
0.815 |
0.745 |
0.666 |
0.577 |
4、成品电缆耐压试验:按IEC60502标准分款执行,额定电压0.6/1kV及以下,经交流50Hz、2kV试验5min不击穿;额定电压6kV,经直流25kV浸水20℃试验1h不击穿。 5、绝缘及护套最小抗拉强度:10N/mm2、最小断裂伸长率:150%、-40℃低温最小伸长率:20%。 四、产品使用特性 1、交流额定电压U0/U:6/10kV和0.6/1kV。 2、导体线芯最高工作温度:丁腈扁平:-40℃~105℃和-40℃~135℃;硅橡胶扁平:-60℃~200℃。 3、电缆经50000次弯曲:线芯不断裂。 4、弯曲半径:不小于电缆小边长度的10倍。
|
